CAD文件格式详解:发展历史、优缺点分析

hqy hqy 发表于2024-10-11 14:21:44 浏览56 评论0

抢沙发发表评论

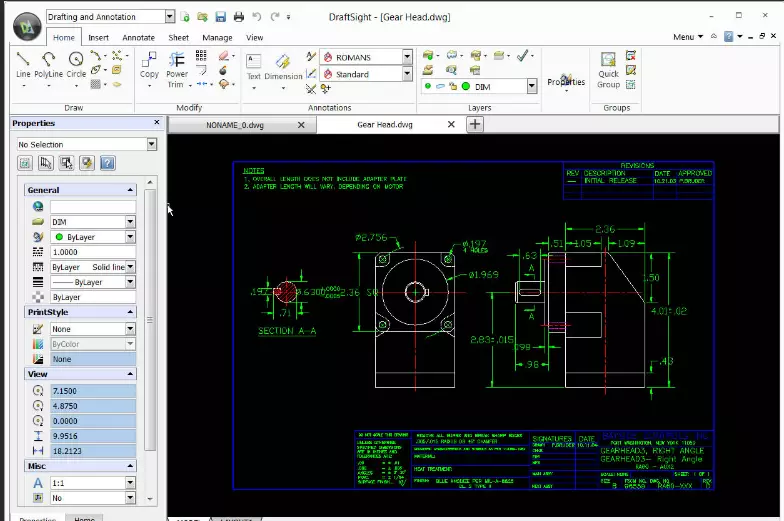

1. DWG文件格式

发展历史

DWG格式由Autodesk公司在推出AutoCAD软件之初即开始使用,最早的DWG版本可以追溯到1982年。随着AutoCAD版本的不断升级,DWG格式也随之演进,增加了对三维设计、颜色管理、材质信息等诸多高级功能的支持。虽然DWG格式是Autodesk公司的专利格式,但因其广泛使用,许多其他CAD软件供应商通过授权或逆向工程实现了对其的支持。

优点

  全面性:DWG文件可以保存完整的图纸信息,包括几何形状、尺寸、注释、图层信息、实体属性等。
  兼容性:尽管原生支持来自AutoCAD,但大多数主流CAD软件都能读写DWG格式,便于数据交换和协同设计。
  编辑性:DWG文件支持直接编辑,设计师可以在不损失精度的情况下修改和更新设计。

缺点

  版本问题:不同版本的AutoCAD可能会产生新的DWG格式版本,不同版本之间的兼容性有时会存在问题。
  安全性:由于DWG是封闭格式,容易受到盗版和破解软件的影响,可能影响数据安全和知识产权保护。
  依赖专业软件:查看和编辑DWG文件通常需要专业的CAD软件,这给非专业人士带来了较高的门槛。

2. DXF文件格式

发展历史

DXF格式诞生于1982年,作为Autodesk为了促进不同CAD系统间的互操作性而推出的开放格式。DXF经历了多次修订,增强了对三维对象的支持,并随着CAD技术进步而不断发展。

优点

  开放性:DXF文件是基于文本或二进制格式,任何开发者都可以编写程序来读取或生成DXF文件。
  通用性:众多图形处理软件和轻量级CAD程序支持DXF,方便数据交换和跨平台分享。
  简化版图形:DXF文件仅包含基本的图形元素,适用于快速查看和简单编辑,体积相对较小。

缺点

  功能限制:相比DWG,DXF格式无法完整保存所有设计属性和高级特性,如图层状态、布局信息等。
  精度损失:由于DXF文件的简化性质,某些复杂的图纸在转换过程中可能丢失部分细节和精确度。
  效率低下:对于大型或复杂项目,频繁使用DXF进行数据交换可能导致效率降低,因为转换过程可能会耗费较多时间和资源。

3. DWT文件格式

发展历史

DWT作为CAD样板文件格式,随AutoCAD早期版本一同出现,目的是提高设计效率和标准化绘图环境。用户可以根据具体项目需求定制和更新DWT文件。

优点

  标准化:DWT有助于确保每个新项目遵循统一的设计规范和企业标准。
  提高效率:通过加载预设的DWT文件,用户可以迅速进入设计状态,减少重复配置时间。
  一致性:保持所有图纸的一致风格和图层设置,有利于后期维护和文档整合。

缺点

  灵活性受限:若项目要求不同于DWT文件预设,则可能需要额外调整,而非完全适用。
  更新维护:当企业标准发生变更时,所有关联的DWT文件都需要同步更新。

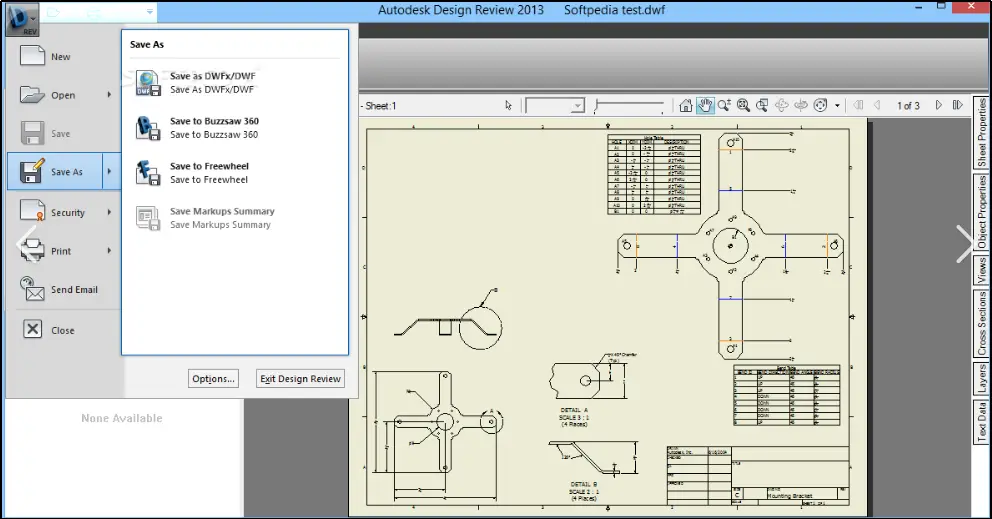

4. DWF文件格式

发展历史

DWF格式自1998年推出以来,逐渐成为一种流行的轻量化设计交流格式。它的目标是简化文件共享和在线协作,尤其是在互联网速度较慢的时代。

优点

  文件压缩:DWF文件经过高度优化和压缩,适合网络传输和远程访问。
  查看便捷:免费的DWF阅读器可以让非CAD用户轻松查看和打印设计图纸,不泄露原始设计细节。
  权限控制:通过DWF格式,可以设定只读或部分可见权限,保护敏感设计信息。

缺点

  编辑性差:DWF文件主要用于查看和打印,不适合进行深度编辑和设计更改。
  更新滞后:相较于DWG源文件,DWF文件可能不会实时反映最新的设计改动。
  功能有限:虽然DWF提供了测量等功能,但相比原生CAD文件,其功能仍然较为基础。

5、  区别

文件格式
发展历史
功能与特点
优点
缺点
主要用途
DWG
由Autodesk在AutoCAD中首次引入,历经多年版本迭代
存储全面的二维和三维设计信息,包括几何形状、图层、注释等
完整性强,兼容性好,可以直接编辑
版本兼容性问题,需专业软件查看和编辑,可能存在版权和安全性问题
设计绘图,工程制图,数据交换
DXF
同样由Autodesk在1982年推出
基于文本或二进制的开放格式,包含基本的图形元素
开放标准,跨平台兼容性好,利于数据交换
功能相对简化,可能损失精度,不适合大容量或复杂设计
数据交换,与非CAD软件的交互,轻量级查看和编辑
DWT
随AutoCAD一起发展,作为模板文件
预设绘图环境、图层、线型等参数,便于快速启动新项目
提高标准化和工作效率
灵活性受限,需要根据标准变化及时更新
创建新图纸,确保绘图标准一致
DWF
Autodesk在1998年发布
轻量化、压缩的Web格式,适合网络共享和浏览
文件小,便于网络传输和查看,可控制权限
不支持深度编辑,更新可能滞后于源文件,功能相对基础
网络分享,远程审阅,避免泄露详细设计信息

总之,每种CAD文件格式都在特定的历史背景下诞生,并依据行业需求和技术进步不断完善。选择合适的文件格式,既取决于设计的具体要求,也关乎协作效率和信息安全等方面考虑。随着云技术和跨平台协作趋势的发展,未来CAD文件格式还将继续演进以适应新的设计场景。
