图解PPPoE协议，建链过程+报文分析+故障诊断

hqy hqy 发表于2025-06-29 01:25:34 浏览13 评论0

抢沙发发表评论

原作者要收费，能看多少是多少，能学多少是多少，收费在这个互联网时代，已经让人很反感了。


本期主要内容：

一、PPPoE简介

二、PPPoE建链过程详解

三、PPPoE帧格式

四、PPPoE故障诊断



一、PPPoE简介

PPPoE主要协议标准：RFC2516

PPPoE = PPP Over Ethernet，用于实现PPP在以太网上的传输。是为了满足越来越多的宽带上网设备（如ADSL---最初是静态IP 、无线、有线电视等）和越来越快的网络之间的通信而指定开发的标准，它给出了两个广泛的接受的标准：以太网和PPP拨号协议；不难看出，PPPoE就是将PPP数据承载到以太网上，实质是在共享介质的网络中提供一条逻辑上的点到点链路（Session ID）。


二、PPPoE的协议交互(建链和断链过程)

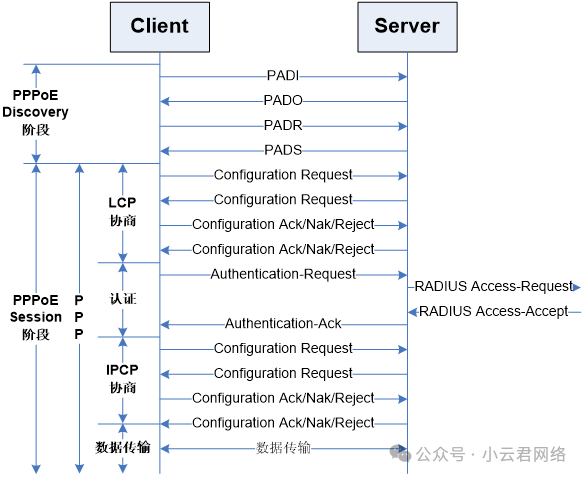

PPPoE建链分成两个阶段：发现阶段、会话阶段。


2.1 PPPoE Discovery发现阶段


  • 客户端广播一PADI (I = Initiation)请求，查找网络中的服务器；

  • 服务器端响应一PADO (O = Offer)，将自己的一些信息告知客户端；

  • 客户端向此服务器发送一PADR (R = Request)，请求会话号；

  • 服务器端响应一PADS (S = Session-confirmation)，将分配的会话号告知对方。

至此，PPPoE会话建立。后续可以进行PPP的协商了。

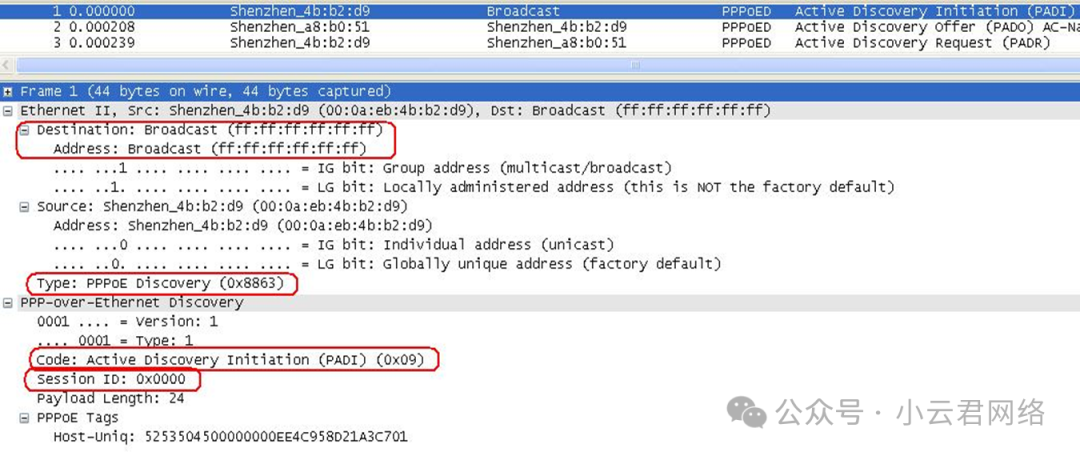

2.1.1 PADI 报文




此包中重点关注几点：

1、二层目的地址是：广播地址；

2、帧类型：0x8863（发现阶段帧类型）

3、code：PADI（0x09）

4、session ID：0x0000（与PADO报文会话ID对应）

2.1.2 PADO-PADR

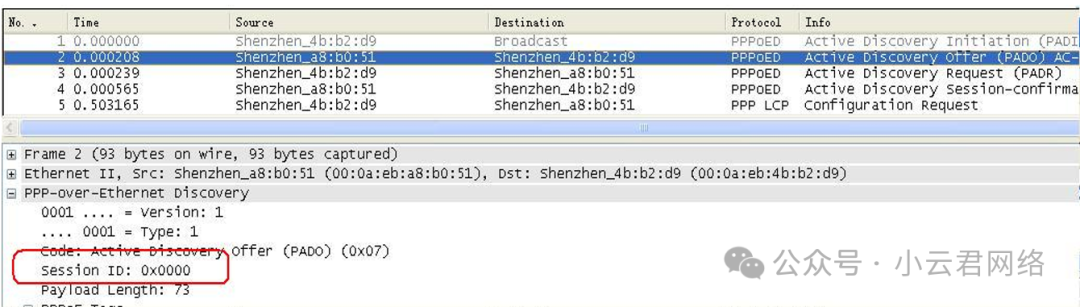

服务器端响应一PADO(O = Offer)，将自己的一些信息告知客户端；

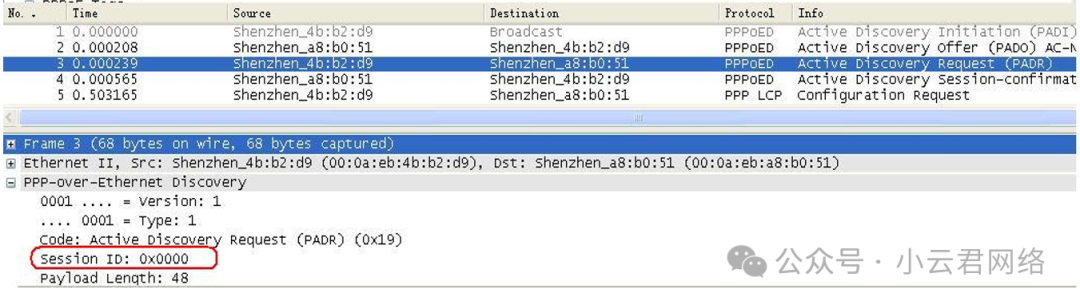

客户端向此服务器发送一PADR(R = Request)，请求会话号；

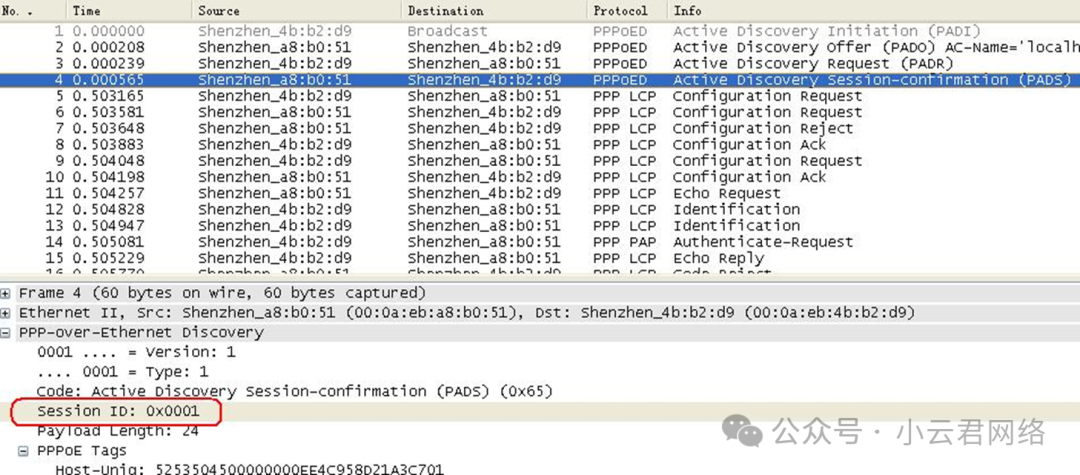

2.1.3 PADS




服务器分配了session ID之后，发现阶段的任务就已经完成了。

发现阶段的两大任务：

  1. 寻找可用的服务器；

  2. 得到session ID，开始PPP的建链过程。

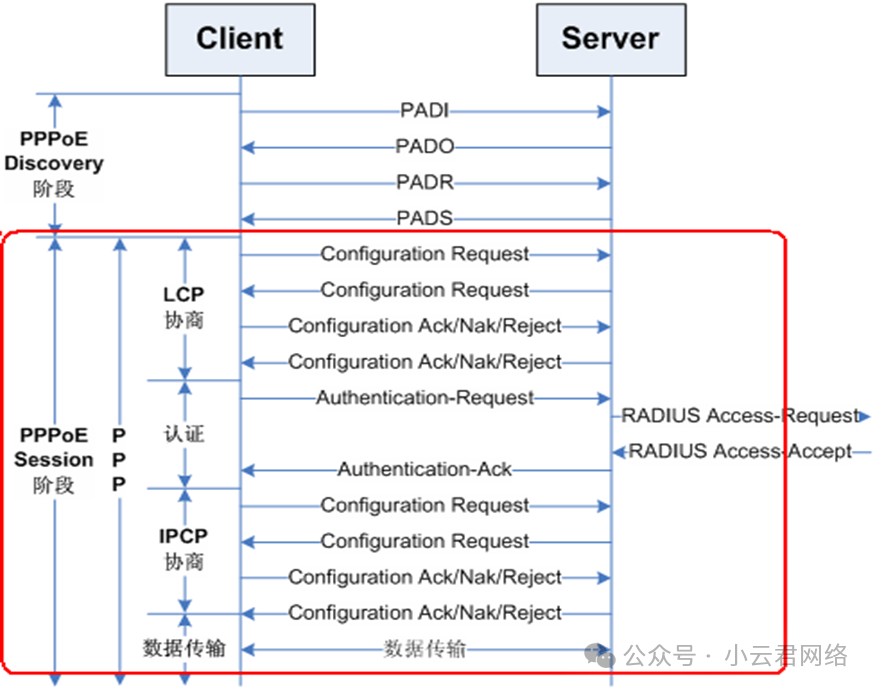

2.2 PPPoE会话阶段


PPPoE会话阶段总共四个过程：

  1. LCP协商，完成二层的建链和参数协商。

  2. 认证，主要使用PAP\CHAP\MSCHAP

  3. NCP协商，使用IPCP协议，完成三层的配置。

  4. 数据传输
