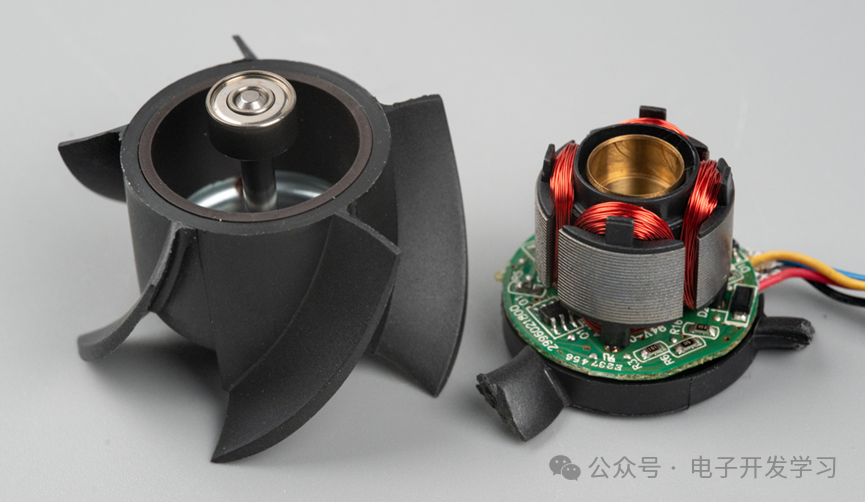

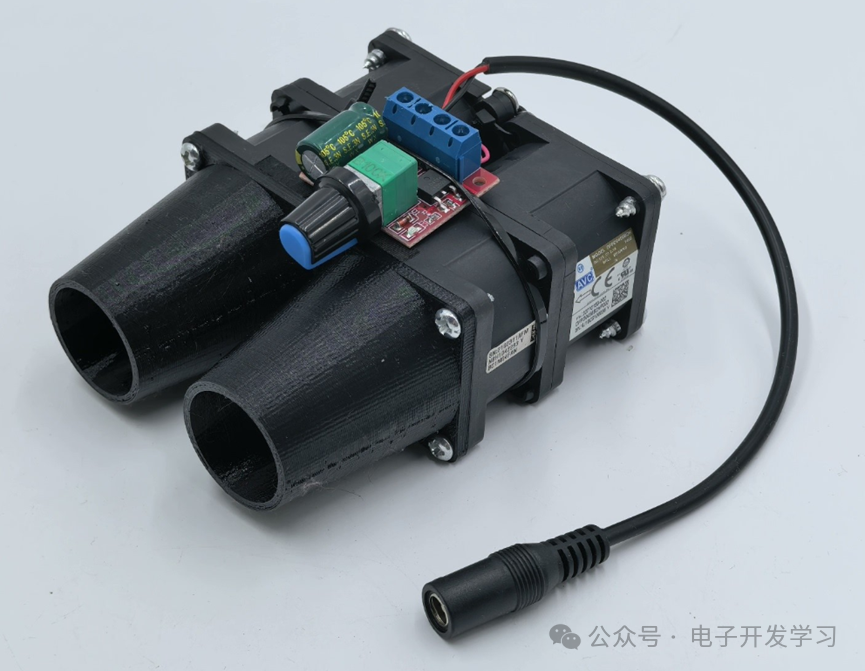

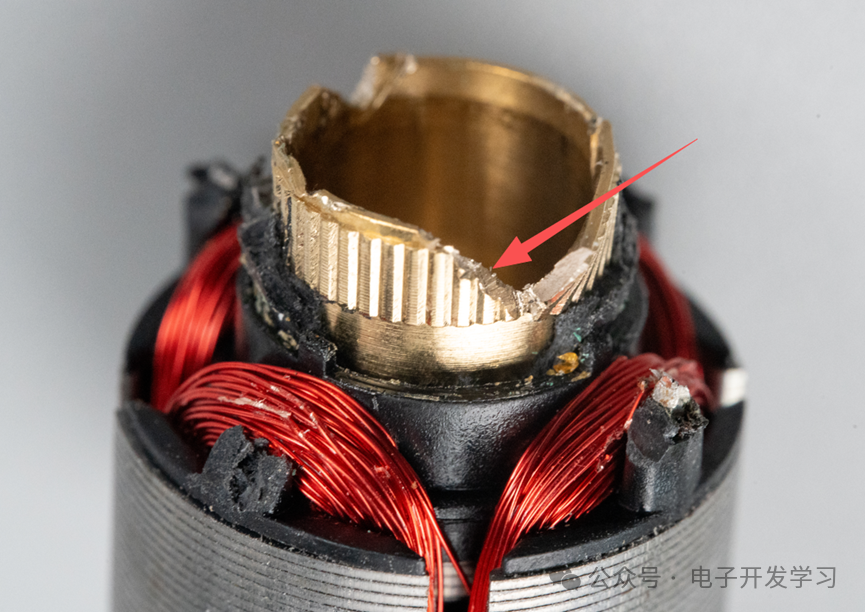

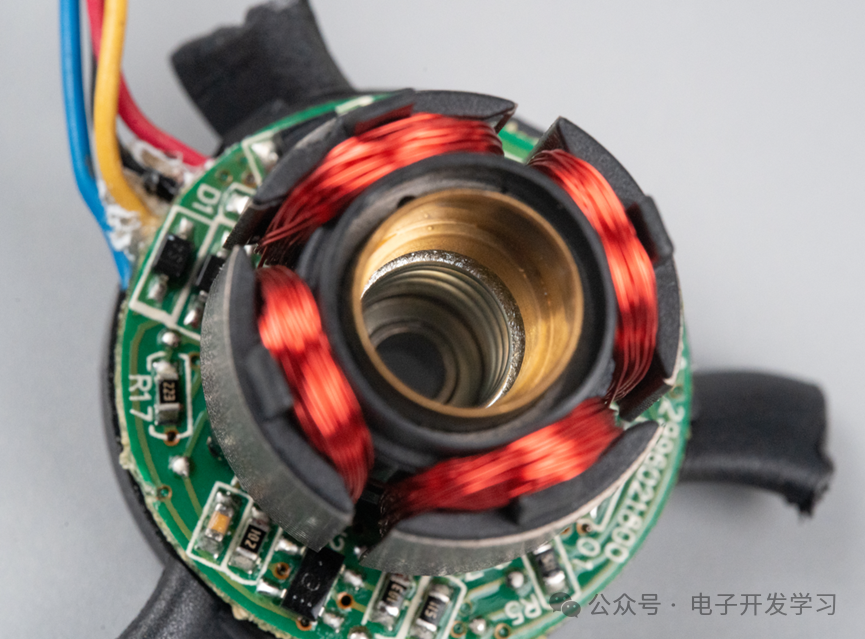

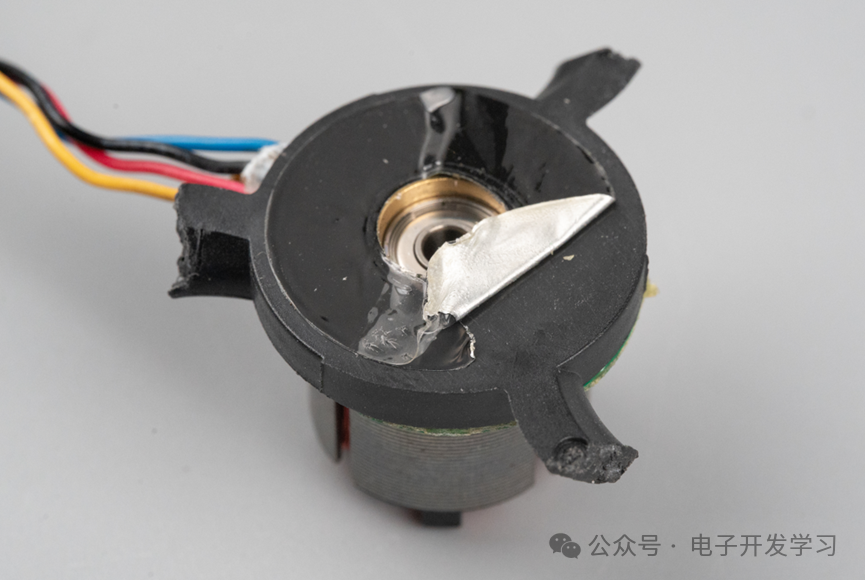

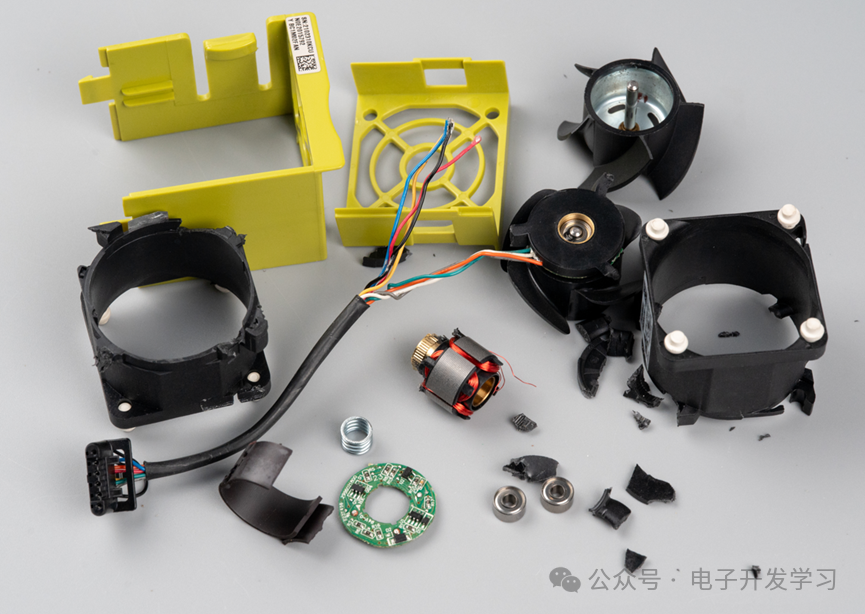

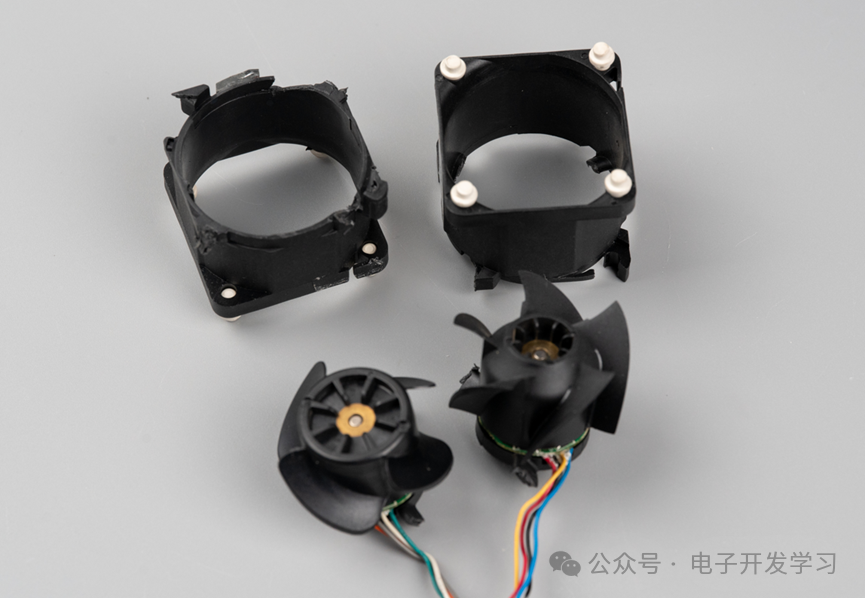

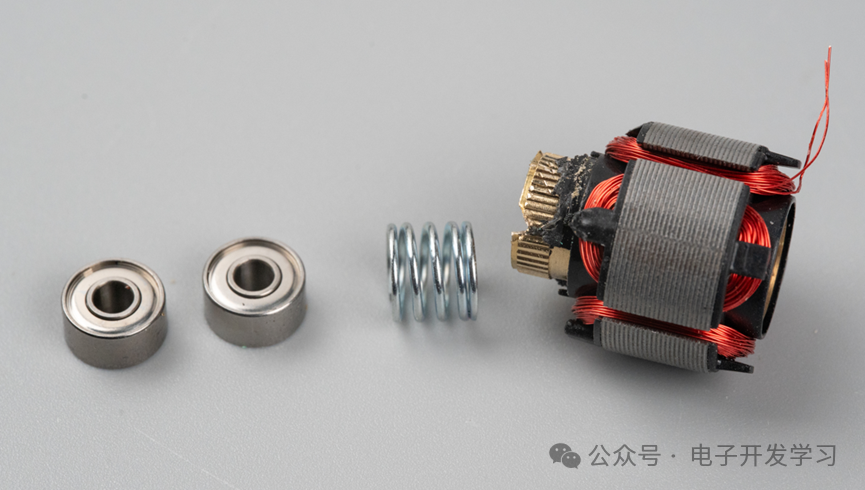

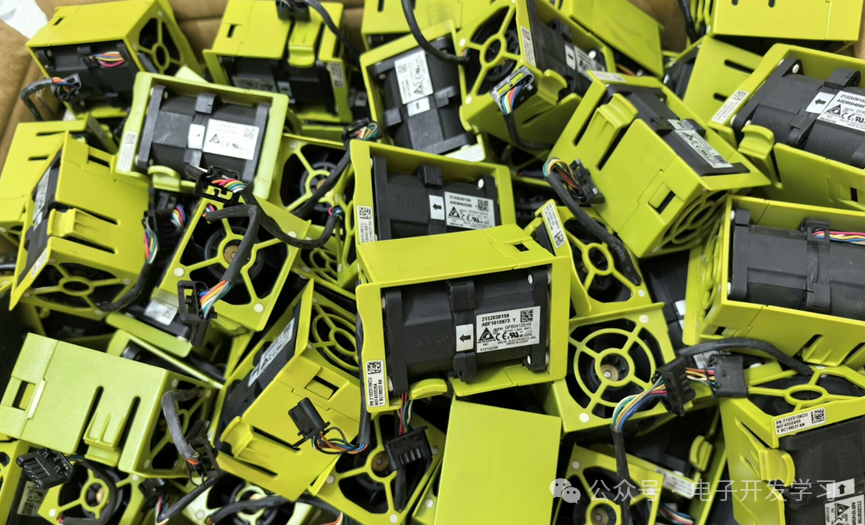

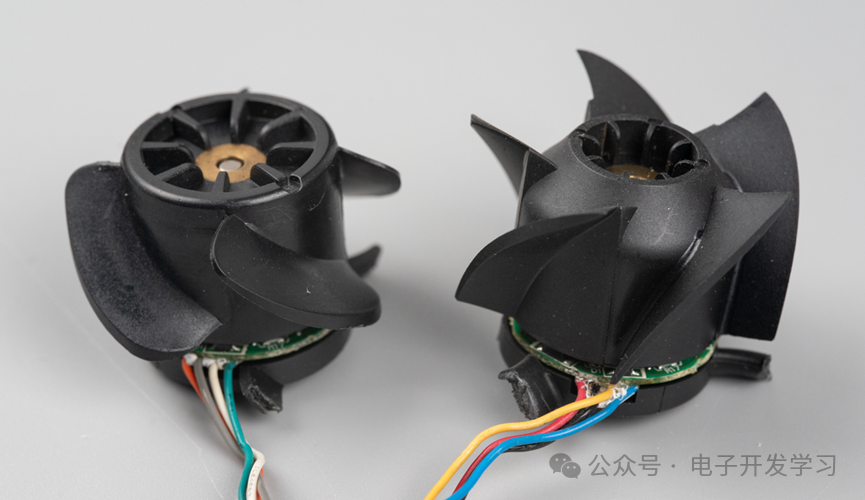

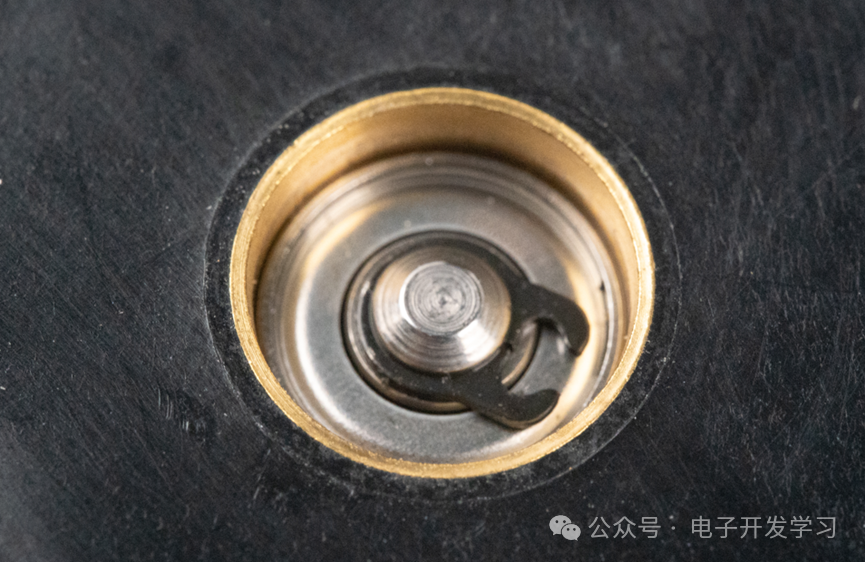

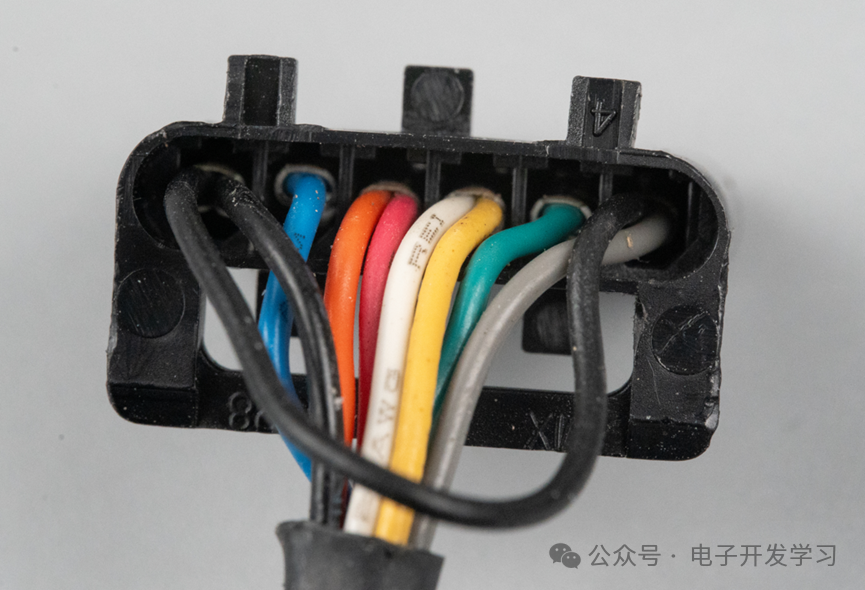

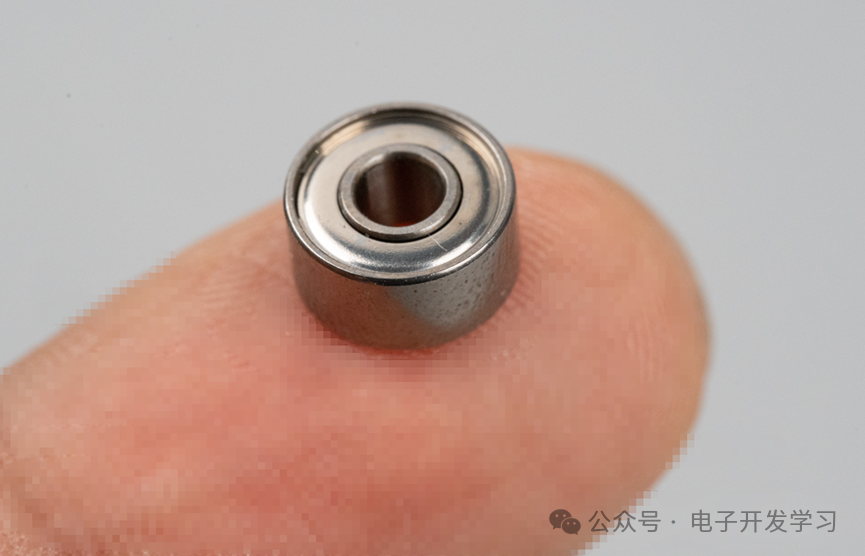

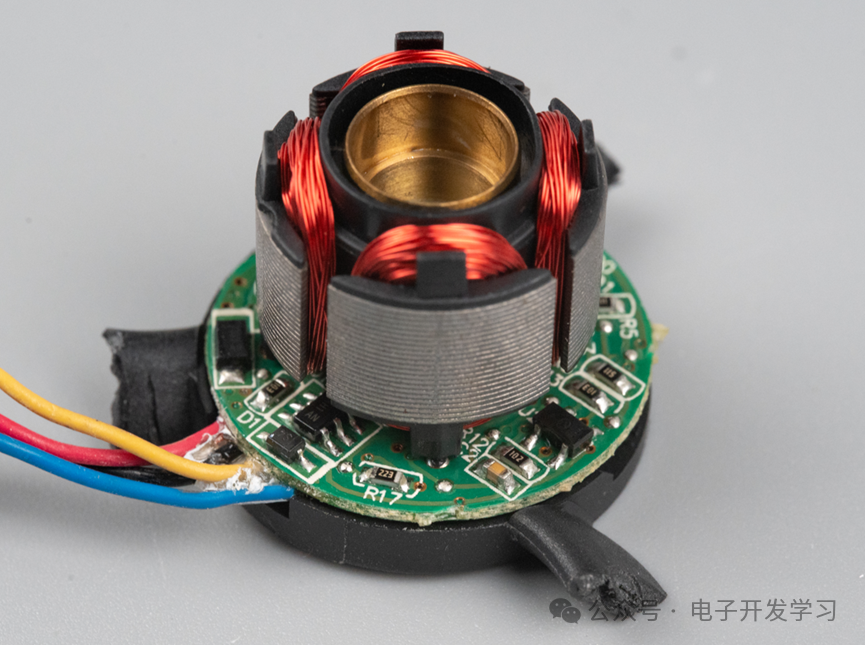

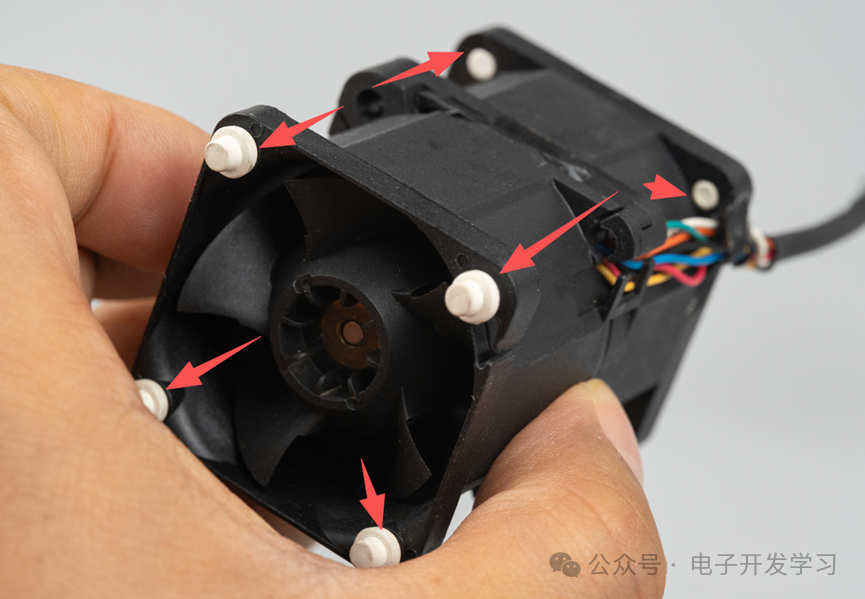

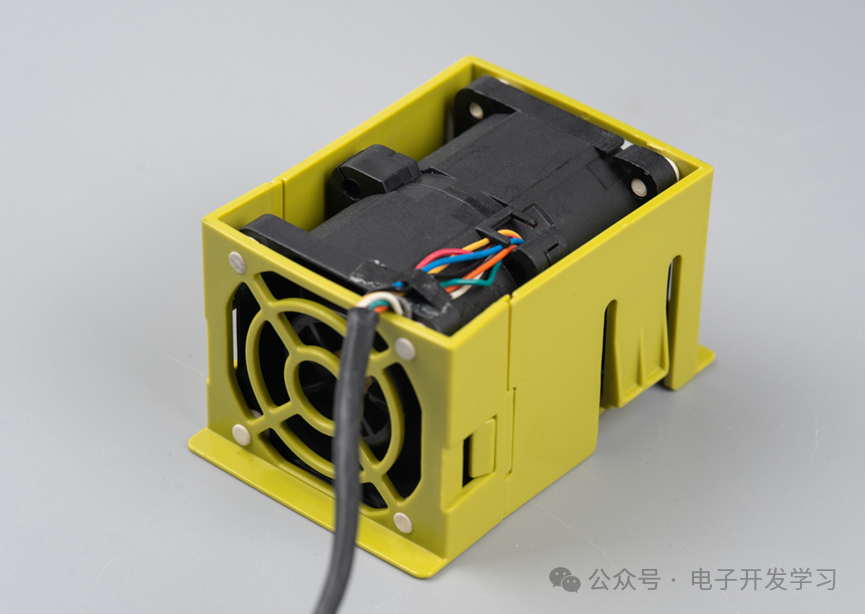

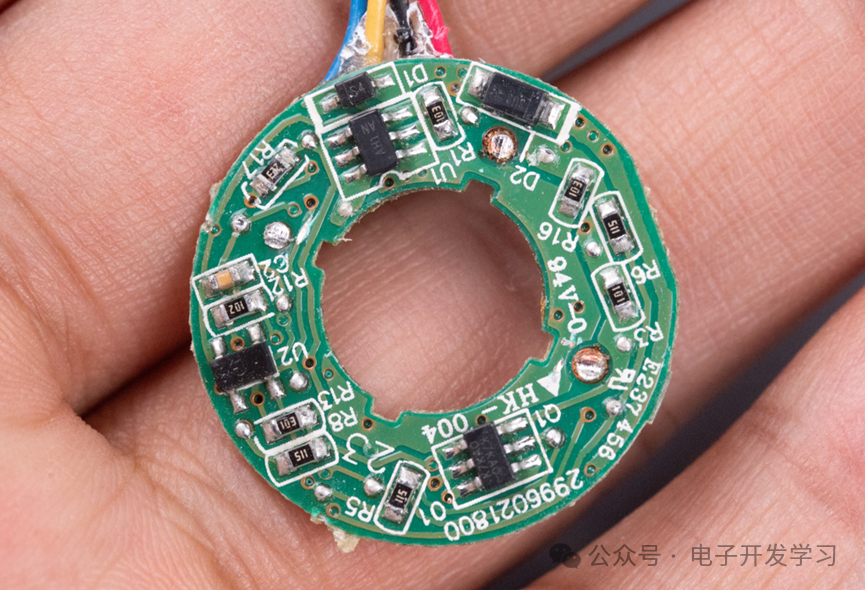

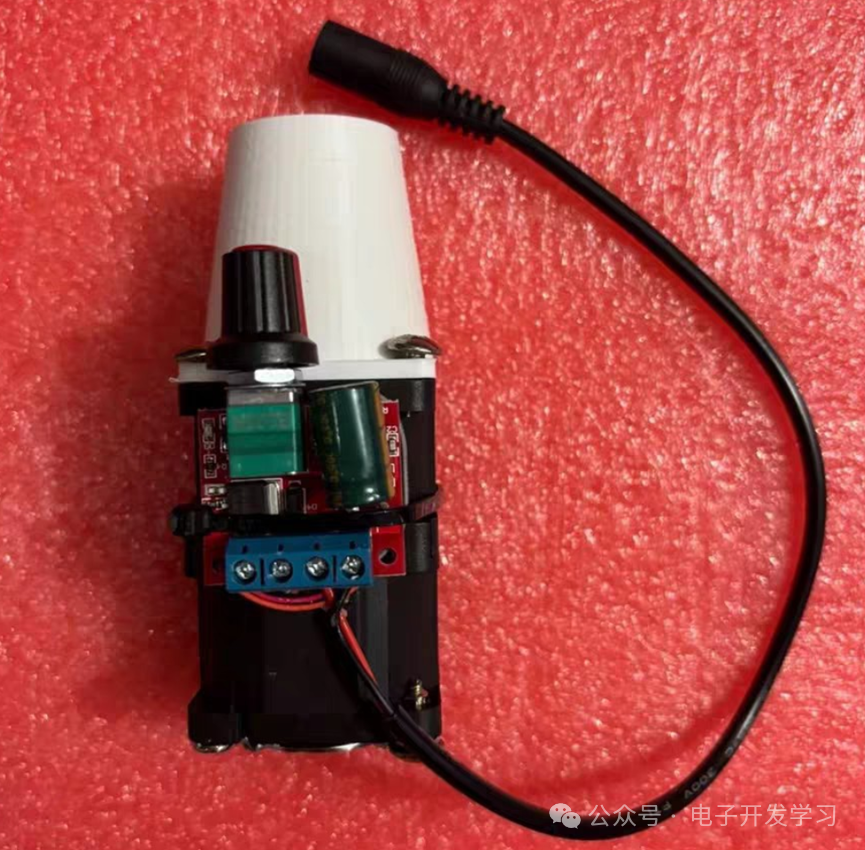

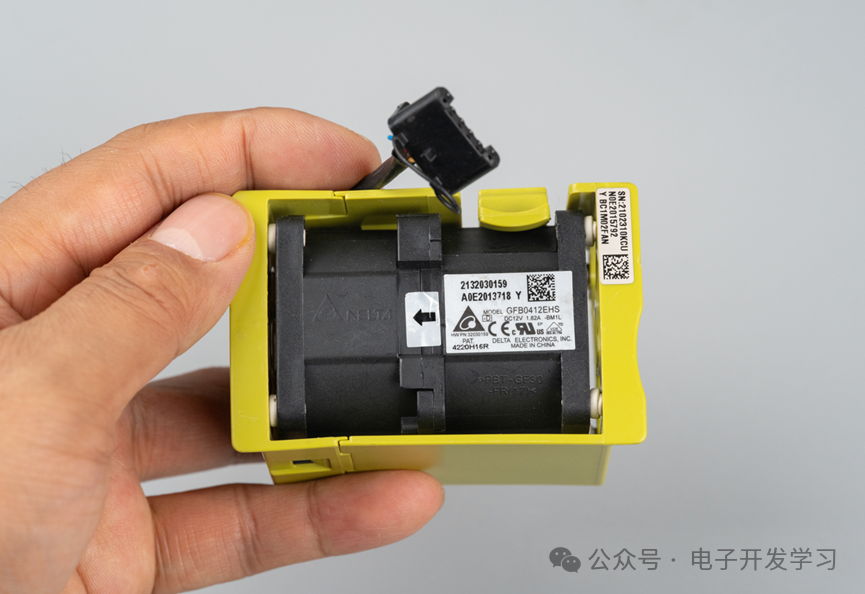

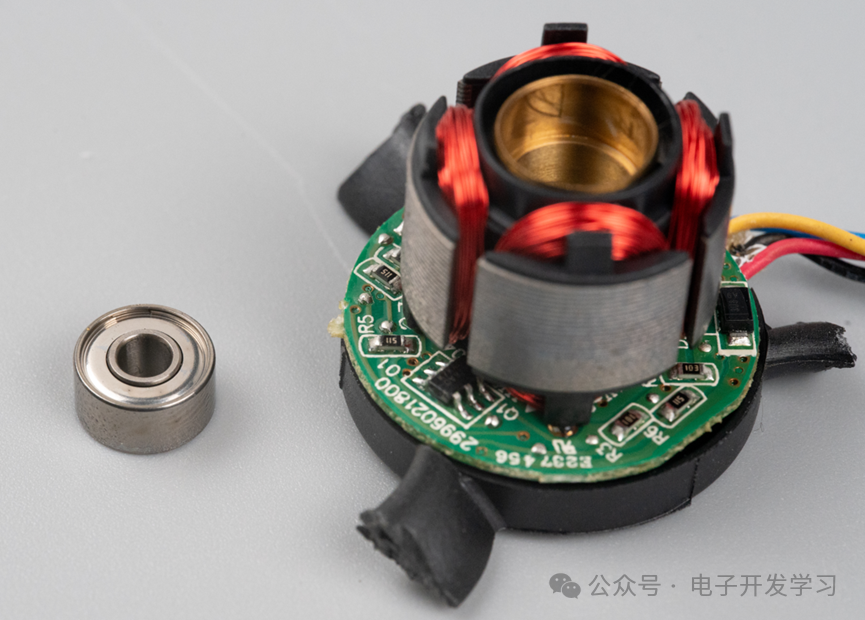

这次看到有卖这种台达小风扇的，按照描述看这个4056小风扇转速可以达到2万多转，而且是双电机涡轮增压风扇，双段结构带涵道，最关键的是，商品描述里说这个玩意是无刷电机，那我可要买个看看了。拿到的实物是这样的。风扇本体是黑色PBT材质的，外面套了一个绿色的壳子。壳子安装方式不复杂，但是仔细看它顶端四角有四个白点。去掉壳子就知道了，这些白色的是硅橡胶材质的减震球，相当于绿色的壳体没有直接和风扇本体接触，中间有这个材质柔软的减震球，做工是没得说，6块钱还要啥自行车。真没研究明白它这两段是怎么安装在一起的，没用螺丝和任何其他连接件，仅靠结构的咬合就连在一起了，而且研究了半天没弄开。于是我直接暴力拆解，用钳子快速搞定，反正只有六块钱，先抓紧给网友们验证到底是不是无刷电机比较重要。然后把两个电机从壳体里拿出来，其实到这一步我悬着的心就放在肚子里了，因为我看到了它里面确实有电路板，而且从侧面管中窥豹，看到电路板上器件还不少，说明大有可能是无刷电机驱动电路。放在我的手指上，大小只有这么一点，但是看着非常精致。这个黑色底壳上有一张贴纸，我撕下来发现这居然是铝箔纸。又花费点功夫，把电路板拆了下来。这个电路板上的器件我们后面专门出一篇文章分析。前面说到里面还有一个轴承，我也给拿出来了，包括前面看到疑似弹簧的东西，拆出来确认就是弹簧。有这个弹簧，可以让转子可以有几毫米的轴向移动空间并能自动回弹。至于这个轴承套，看着像黄铜的，用水口钳试了一下发现比较脆，可能是铜锌合金或者压根不是铜的。这个是线束，每个电机有四根线。分别是电源，地，PWM，还有一个目前不知道用途的信号，后面分析。这八根线在这里汇成6个信号，两个电源汇在一起就是上图中的红色和橙色线，两个PWM汇在一起是上图中的白色和黄色线。另外两侧的信号是地。蓝色和绿色各占用一个端子，就是前面说的不知道用途的信号。这是这个风扇的全家福。通过确认，里面确实是两个无刷电机，带驱动板，理论上接上电源，给PWM信号它就可以工作。拆解发现这个风扇做工确实很不错，从外壳的硅胶减震球，到里面的精致的轴承、电路板、都可以看出这个台达小风扇是很不错的，而且要做到2万转的转速还要能静音的话，估计扇叶、轴承等所有的配件的精度、动平衡都是很不错的。总体来说这个小风扇适合用来diy。不过我也发现很多大神已经做了各种diy，比如下面这些。3D打印的外壳，只需通过DC线供电，调速旋钮直接放在了风扇上。这个直接把电路板裸露在外面了，，看起来买的现成的PWM生成模块加在上面了，所以也有调速功能。后面我也会再写一下这个小风扇里的电路板细节，以及做一个简单的diy。欢迎大家跟踪，也欢迎大家在看到适合diy的小玩意时告知我。
