H3C交换机配置为IRF堆叠实现网络高可靠配置教程

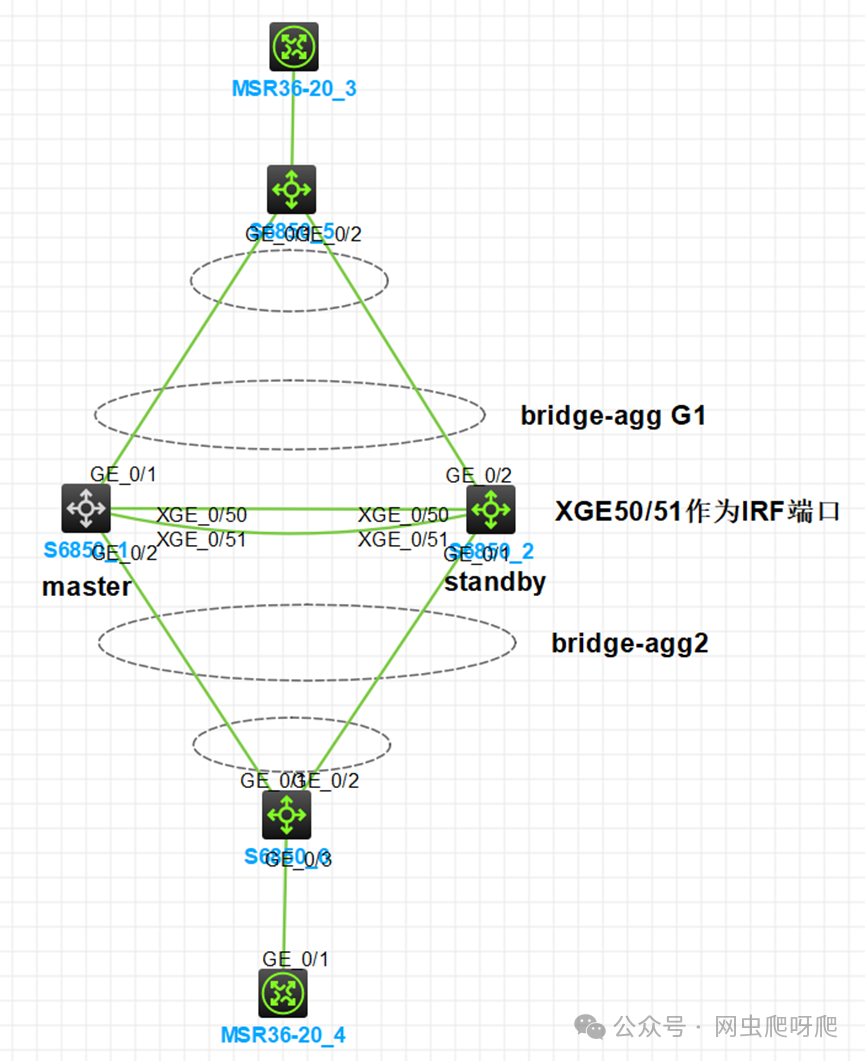

将两台H3C交换机配置为IRF堆叠，并通过设置成员优先级明确主备角色，上方和下方的两台接入交换机配置链路聚合，确保网络高可靠性。

一、主设备（Master）配置步骤

1.设置高优先级确保Master角色

将设备优先级调整为较高值（如10），以确保其在主设备选举中胜出。优先级越高，成为Master的可能性越大。

[master] irf member 1 priority 10

2.配置IRF物理端口

进入计划用作堆叠链路的物理接口视图，将其关闭后进行绑定操作，以避免配置过程中的环路或错误流量干扰。

[master] interface range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51
[master-if-range] shutdown
[master-if-range] quit

3.创建IRF逻辑端口并绑定物理接口

创建IRF逻辑端口，并将已关闭的物理接口加入该端口组。建议绑定多个物理接口以实现堆叠链路的冗余备份。

[master] irf-port 1/2
[master-irf-port1/2] port group interface Ten-GigabitEthernet 1/0/50
[master-irf-port1/2] port group interface Ten-GigabitEthernet 1/0/51
[master-irf-port1/2] quit

4.重新开启物理端口并激活IRF配置

返回物理接口视图开启端口，随后激活IRF配置。激活前保存配置是关键步骤，可防止设备重启时配置丢失。

[master] interface range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51
[master-if-range] undo shutdown
[master-if-range] quit
[master] irf-port-configuration active
[master] save

二、备设备（Standby）配置步骤

1.修改成员编号并重启

修改备设备的成员编号（如将默认的1改为2），此操作需要重启设备才能生效。

[standby] irf member 1 renumber 2
[standby] save
<standby> reboot

2.配置IRF物理端口

设备重启后，接口编号将相应变化（例如，1/0/50变为2/0/50）。同样需要先关闭这些接口。

[standby] interface range Ten-GigabitEthernet 2/0/51 to Ten-GigabitEthernet 2/0/50
[standby-if-range] shutdown
[standby-if-range] quit

3.创建IRF逻辑端口并绑定物理接口

在备设备上创建IRF逻辑端口（注意端口编号与主设备对应，如2/1），并绑定物理接口。

[standby] irf-port 2/1
[standby-irf-port2/1] port group interface Ten-GigabitEthernet 2/0/51
[standby-irf-port2/1] port group interface Ten-GigabitEthernet 2/0/50
[standby-irf-port2/1] quit

4.重新开启端口、保存并激活配置

开启物理端口，务必在执行激活命令前保存配置，这是IRF成功建立的重要保障。

[standby] interface range Ten-GigabitEthernet 2/0/51 to Ten-GigabitEthernet 2/0/50
[standby-if-range] undo shutdown
[standby-if-range] quit
[standby] save
[standby] irf-port-configuration active

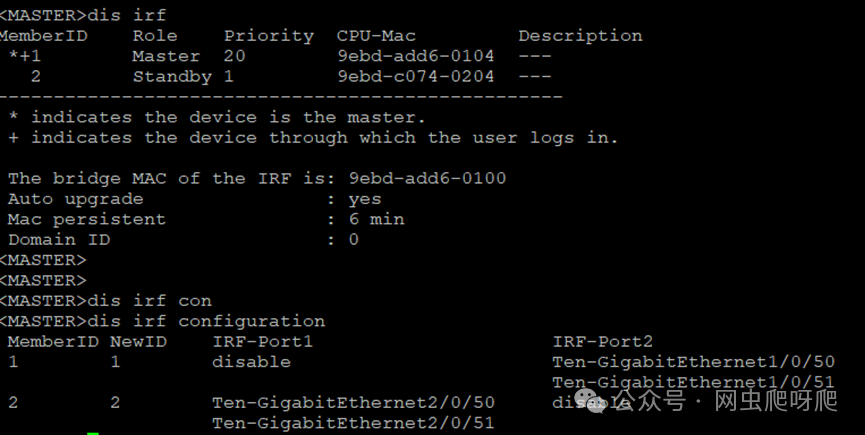

配置成功。
